Cod. art. 174650

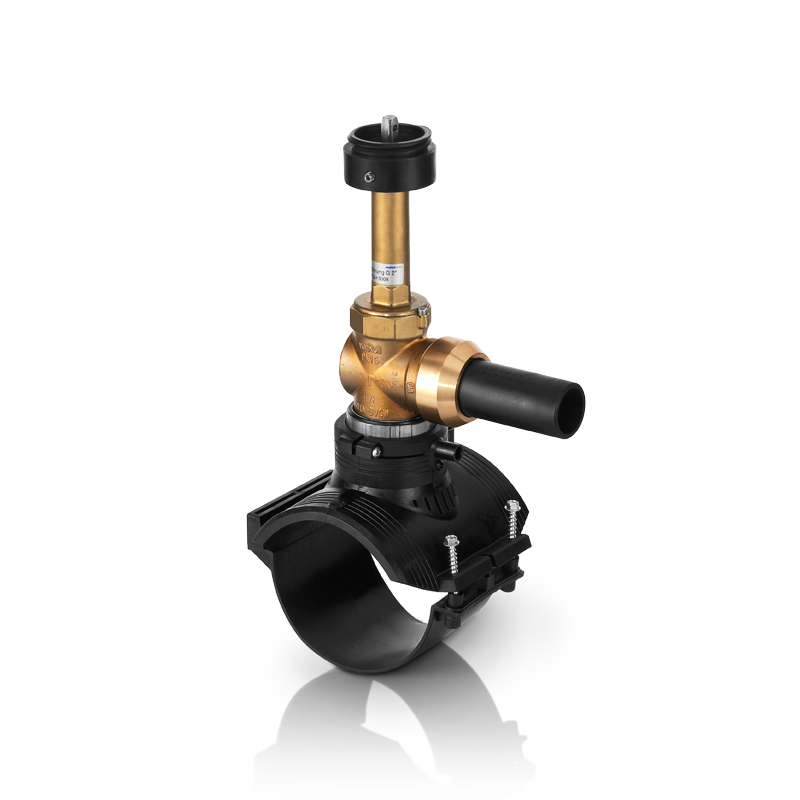

Collari di presa valvolaFig. 8359 | PN 16Per saldatura, con fresatura per tranciatura per tubi in PE
Acqua potabile
Per informazioni sul prezzo, si prega di eseguire il login.
Dati tecnici
Fascetta di chiusura con inserto inferiore PE 100
Valvola angolare ottone e ottone senza piombo**)
Terminale a saldare PE100, S5/SDR11
Accessori
Fig.
Kit di posa telescopico
6895, 8326
Kit di posa universale
6654, 8314
Volantino
8316, 8317
Attacco filettato
6662
Prolungo dell‘asta
9749, 9750
Chiusini stradali (vedi accessori)
Avvertenza per il montaggio
Valvola orientabile su due lati a 45°
Uscita 25/32, 32/40, foro 30 mm
Uscita 40/50, 50/63, foro 44 mm
Presa con dispositivo di presa vedere istruzioni di montaggio e presa
7813
a) Per saldare, utilizzare l'utensile TOP-Load 779.350.368 di Georg Fischer (spessore massimo per tubi in HDPE 22,5 mm)b) Spessore massimo per tubi in HDPE 18,0 mm
DN
ØD1mm
dRmm
dImm
Amm
H1mm
H2mm
SW1mm
SW2mm
kg
PNbar
Art-Nr.
50
63
32
26
116
283
97
55
36
3.1
16
174650
174202**)
40
32.6
174670
174215**)
50b)
40.8
174750
174228**)
51.4
174770
174261**)
65
75
124
289
103
174651
174203**)
3.2
174671
174216**)
65b)
174751
174229**)
174771
174262**)
80
90
142
297
111
3.3
174652
174204**)
345
122
174672
174217**)
80b)
174752
174230**)
174772
174263**)
100
110
165
307
121
3.5
174653
174205**)
355
132
174673
174218**)
100b)
174753
174231**)
174773
174264**)
125
181
314
128
3.6
174654
174206**)
180
362
139
174674
174219**)
174754
174232**)
174774
174265**)
140
200
322
136
4.1
174655
174207**)
370
147
174675
174220**)
125b)
174755
174233**)
174775
174266**)
150
160
218
332
146
4.5
174656
174208**)
380
157
174676
174221**)
150b)
174756
174234**)
174776
174267**)
260
342
156
4.9
174657
174209**)
390
167
174677
174222**)
174757
174235**)
174777
174268**)
352
166
5.1
174658
174210**)
174678
174223**)
200b)
174758
174236**)
174778
174269**)
225
290
365
179
174659
174211**)
320
425
202
5.4
174679
174224**)
174759
174237**)
174779
174270**)
250
377
191
5.5
174660
174212**)
174680
174225**)
250b)
174760
174238**)
174780
174271**)
250a)
280
392
206
5.7
174661
174213**)
174681
174226**)
174761
174239**)
174781
174272**)
300a)
315
400
410
224
5.9
174662
174214**)
174682
174227**)
300b)
174762
174260**)
174782
174273**)
