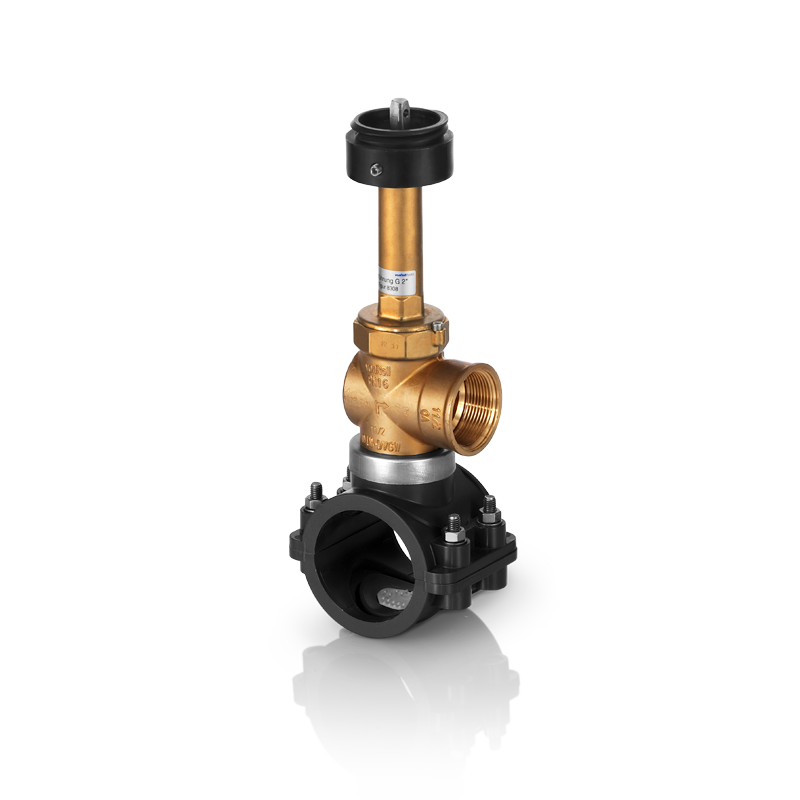

Collari di presa valvola Fig. 8302

Collari di presa valvola Fig. 8302

Cod. art. 174450

Collari di presa valvola
Fig. 8302 | PN 10
per tubi in PVC e PE

Acqua potabile

Login

Per informazioni sul prezzo, si prega di eseguire il login.

Dati tecnici
Valvola angolare ottone e ottone senza piombo^**⁾
Fascetta di presa in plastica
Accessori		Fig.
Kit di posa telescopico		6895, 8326
Kit di posa universale		6654, 8314
Volantino		8316, 8317
Attacco filettato		6662
Prolungo dell‘asta		9749, 9750
Chiusini stradali (vedi accessori)
Avvertenza per il montaggio
Valvola orientabile su due lati a 45°
Per presa con valvola ausiliaria Union, uscita 1½“ foro 30 mm
Per presa con valvola ausiliaria a sfera, uscita 2“ foro 44 mm
Presa con dispositivo di presa vedere istruzioni di montaggio e presa		7813

^a) Per presa con valvola ausiliaria Union, Foro 24 mm

DN	ØD1 mm	ØD2 mm	A mm	H1 mm	H2 mm	SW1 mm	SW2 mm	kg	PN bar	Art-Nr.
40^a)	50	1½"	100	310	122	55	36	2.3	10	174450 170193^**)
50	63	1½"	116	283	97	55	36	2.4	10	174451 170194^**)
65	75	1½"	124	289	103	55	36	2.5	10	174452 170195^**)
80	90	1½"	142	297	111	55	36	2.5	10	174453 170196^**)
80	90	2"	142	345	122	70	36	4.0	10	174553 170207^**)
100	110	1½"	165	307	121	55	36	2.7	10	174454 170197^**)
100	110	2"	165	355	132	70	36	4.0	10	174554 170208^**)
100	125	1½"	181	314	128	55	36	2.7	10	174455 170198^**)
100	125	2"	180	362	139	70	36	4.3	10	174555 170209^**)
125	140	1½"	200	322	136	55	36	3.0	10	174456 170199^**)
125	140	2"	200	370	147	70	36	4.5	10	174556 170224^**)
150	160	1½"	218	332	146	55	36	3.0	10	174457 170200^**)
150	160	2"	218	380	157	70	36	4.5	10	174557 170225^**)
150	180	1½"	260	342	156	55	36	4.0	10	174458 170201^**)
150	180	2"	260	390	167	70	36	4.5	10	174558 170226^**)
200	200	1½"	260	352	166	55	36	4.1	10	174459 170202^**)
200	200	2"	260	400	177	70	36	5.0	10	174559 170227^**)
200	225	1½"	290	365	179	55	36	4.2	10	174460 170203^**)
200	225	2"	320	425	202	70	36	5.0	10	174560 170228^**)
250	250	1½"	320	377	191	55	36	5.7	10	174461 170204^**)
250	250	2"	320	425	202	70	36	5.0	10	174561 170229^**)
250	280	1½"	390	392	206	55	36	5.8	10	174462 170205^**)
250	280	2"	390	440	217	70	36	5.5	10	174562 170230^**)
300	315	1½"	400	410	224	55	36	6.0	10	174463 170206^**)
300	315	2"	400	458	235	70	36	6.0	10	174563 170231^**)
